PRACTICA 21

CIRCUITO DE COMPUERTAS AND, NOT, NOR, EXOR

-Material:

1 compuerta And

1 compuerta Not

1 compuerta Nor

1 compuerta Exor

1 led

Cable telefónico

1 pila de 9 volts

Protoboard

Livewire

-Procedimiento:

Primero con la expresión booleana se dibuja su circuito equivalente y se realiza su tabla de verdad en el cuaderno

Después se lleva a cabo la simulación en el Livewire y se verifica su tabla de verdad.

Por ultimo se arma su circuito en el protoboard y se vuelve a verificar su tabla de verdad

PRACTICA 20

CIRCUITOS DE COMPUERTAS LÓGICAS

-Material:

1 Compuerta And 7408

1 Compuerta Or 7432

1 Compuerta Not 7404

1 Compuerta Nand 7400

1 Compuerta Nor 7402

1 Compuerta Exor 7486

Cable telefonico

6 Leds

1 pila de 9 volts

1 protoboard

-Procedimiento:

Se deben de conectar las compuertas en el protoboard y el las salidas de cada compuerta se conectara el led, se conecta los cables telefónicos en las salidas y luego le aplicamos voltaje para poder verificar las tablas de verdad de cada compuerta

PRACTICA NO. 19

SIMULACIÓN DE COMPUERTAS LÓGICAS

-Material:
Computadora
Livewire
Digital 95
Compuertas:
And
Or
Not
Nand
Nor
Exor
Exnor


-Procedimiento:
Comenzamos armando los circuitos equivalentes de cada compuerta en el Livewire y así verificar su tabla de verdad, después en el digital 95 armamos los circuitos también de cada compuerta y verificamos su funcionamiento.

And: su función se cumple solo cuando todas su entradas son verdaderas.

Or: con que una de sus  entradas sea verdadera su función se cumple.

Not: si su entrada es falsa su salida va a ser verdadera y viceversa.

Nand: es el negado de la compuerta and.

Nor: es el negado de la compuerta or.

Exor: su función dice que su salida sera verdadera solo cuando hay un numero impar de variables en la entrada.

TERCER PARCIAL

PRACTICA 18

FUENTE DE TENSIÓN REGULADA

-Material:

Laptop

Livewire

3 osciloscopios

1 puente rectificador

1 fuente de alimentación de corriente alterna de 110v 60 Hz

1 fusible

1 resistencia de 330 ohms

1 led

1 switch

1 transformador

1 capacitor ceramico de .01 mF *C1

1 capacitor electrolitico de 100 mF *C2

2 capacitores ceramicos de 1mF *C3 y *C5

1 capacitor electrolitico de 100 mF *C4

-Procedimiento:

Según el diagrama que se nos proporciono con el kit conectaremos todos los componentes que en este caso se conectaría primero la fuente de alimentación, despues el switch la otra parte del transformador se conecta al C1 y de ahi se sigue conectando al puente rectificador entre las polaridades correspondientes, de ahí se sigue conectando pero ahora en paralelo el C2 y C3 y posteriormente el regulador y el paralelo C4 y C5, a la salida se conecta una resistencia y el led

PRACTICA NO. 17

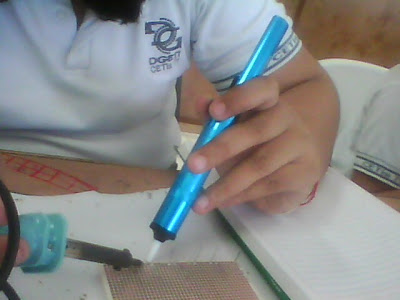

SOLDAR Y DESOLDAR

-Material: soldadura, cautín, placa perforada de cobre, 5 componentes, extractor de soldadura

-Procedimiento:
1-colocamos los componentes en la placa perforada de cobre
2- soldamos los 5 componentes en la placa perforada
Para soldar:
debemos de calentar la terminal del componente y colocar la soldadura, después quitamos la soldadura asiéndola hacia arriba y el cautín también lo quitamos igual.

la soldadura debe de quedar

3- después una vez que ya habíamos soldado todos los componentes los tuvimos que desoldar.
Para desoldar:
debemos de calentar la soldadura y con el extractor le quitamos la soldadura.

-Evidencia:

PRACTICA NO.16

CIRCUITO RECTIFICADOR TIPO PUENTE EN EL PROTOBOARD

-Material: un protoboard, cuatro diodos, una resistencia, cables telefónicos

-Procedimiento:
1- su diagrama es:

2- conectamos los cuatro diodos rectificadores en el protoboard
3-colocamos los cables telefónicos
4- colocamos la resistencia

-Evidencia:

PRACTICA NO. 15

SIMULACIÓN DEL CIRCUITO RECTIFICADOR TIPO PUENTE

-Material: laptop, Livewire, cuatro diodos rectificadores, una resistencia de 100 ohms, un transformador, una fuente de poder de corriente alterna 110 v 60 Hz

-Procedimiento:
1- abrimos el programa de Livewire y seleccionamos los materiales que ocuparemos que son los cuatro diodos rectificadores, la resistencia de 100 ohms, el transformador, la fuente de poder de corriente alterna 110 v 60 Hz.
2- conectamos todos los dispositivos
3- agregamos un osiloscopio y una gráfica con las siguientes propiedades:
máximo: 30
mínimo: -6
tiempo: 150 milisegundos
4- comenzamos la simulación y observamos la gráfica

-Evidencia:

PRACTICA NO. 14

CONSTRUCCIÓN DEL CIRCUITO RECTIFICADOR DE ONDA COMPLETA CON DERIVACIÓN CENTRAL EN EL PROTOBOARD

-Material: un protoboard, dos diodos rectificadores, una resistencia, cable telefónico

-Procedimiento:
1-En el protoboard colocamos tres cables telefónicos como si fuera un transformador
2-Después colocamos los dos diodos y la resistencia.


-Evidencia:

PRACTICA NO.13

SIMULACIÓN DE UN CIRCUITO RECTIFICADOR DE ONDA COMPLETA CON DERIVACIÓN CENTRAL

-Material: Laptop, Livewire, dos diodos rectificadores, una resistencia de 100 ohms, un transformador ,una fuente de poder de corriente alterna 110 V 60 Hz

-Procedimiento:
1-seleccionamos los materiales que ocuparemos que son los dos diodos rectificadores, la resistencia de 100 ohms y la fuente de poder de corriente alterna 110 V 60 Hz
2- Conectamos todos los dispositivos
3- Agregamos un osciloscopio y una gráfica con los siguientes propiedades:
máximo: 15
mínimo: -1
tiempo: 10 milisegundos
3- Comenzamos la simulación y verificamos la gráfica

-Evidencia:

PRACTICA NO. 12

CIRCUITO RECTIFICADOR DE 1/2 ONDA EN EL PROTOBOARD

-Material: un protoboard, un diodo rectificador, una resistencia de 100 ohm, cables telefónicos

-Procedimiento:
1-conectamos el diodo y la resistencia junto con los cables telefónicos
2-Probamos el circuito

-Evidencia:

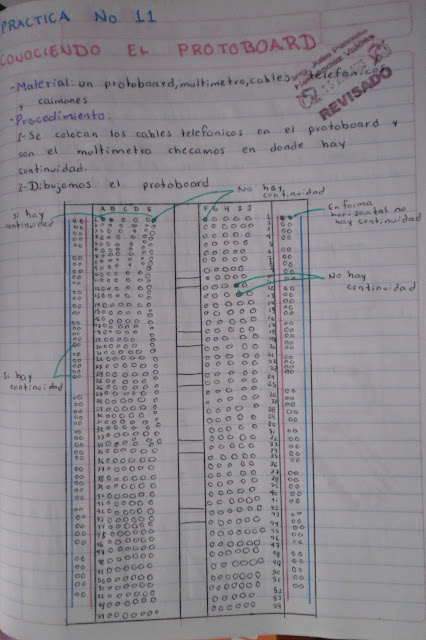

PRACTICA NO. 11

CONOCIENDO EL PROTOBOARD

-Material: un protoboard, multimetro, cable telefónico y caimanes

-Procedimiento:
1- Se colocan los cables en dos segmentos del protoboard y con ayuda del multimetro y de los caimanes checamos la continuidad, el multimetro los colocamos en el ohmetro.
2- Dibujamos el protoboard

-Evidencia:

PRACTICA NO. 10

SIMULACIÓN DE UN CIRCUITO RECTIFICADOR DE 1/2 ONDA

-Material: laptop, Liverware , un diodo rectificador, una resistencia de 100 ohms y una fuente de poder de corriente alterna

-Procedimiento: realizamos la simulación de un circuito rectificador de media onda. Este tipo de circuito tiene la capacidad de convertir una señal c.a en una señal de c.c pulsante.
1-En el sofware de Liverware seleccionamos los materiales que ocuparemos los cuales son el diodo rectificador, una resistencia de 100 ohms y una fuente de poder de corriente alterna de 12 v con una frecuencia de 60Hz
2-Conectamos todos los dispositivos en serie
3- Agregamos un osciloscopio con el cual mediremos la frecuencia de la corriente y también se agrega una gráfica con las siguientes propiedades:
voltaje máximo: 15
voltaje mínimo: -1
tiempo: 10 milisegundos
4-Después comenzamos la simulación y veremos la frecuencia de la corriente y sus variaciones

-Evidencia

PRACTICA NO.9

TRIAC

-Material: un triac, un multimetro, dos caimanes

-Procedimiento:

1-el símbolo es:

2-físicamente es:

3-es un componente bididreccional

4- sin pulso de compuerta medimos la polarización directa e inversa del ánodo y cátodo la cual nos da ∞

5-conectamos en polarización directa e inversa el ánodo y la compuerta la cual cambien da ∞

6-conectamos la compuerta y el cátodo en polarización directa e inversa la cual nos da resistencia baja en ambas porque justos forman un diodo

7-con pulso de compuerta se mide entre ánodo y cátodo la polarización directa e inversa la cual da resistencia baja

8- medimos el ánodo y la compuerta la cual también da baja en ambas polarizaciones

9-por ultimos medimos la compuerta con el catodo la cual tabien da baja en ambas polarizaciones.

-Resultado

-Evidencia

Hoja técnica del TRIAC

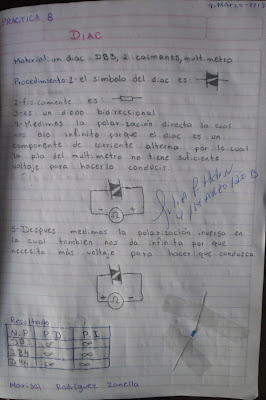

PRACTICA NO.8

DIAC

-Material:
un diac
dos caimanes
un multimetro

-Procedimiento:

1- El símbolo del diac es:

2-Físicamente es:

3-es un diodo bididreccional
4-Medimos la polarización directa la cual nos dio infinita porque el diac es un componente de corriente alterna por lo cual la pila del multimetro no tiene suficiente voltaje para hacerlo conducir.
5-Después medimos la polarización inversa en la cual también nos da infinita porque necesita mas voltaje para hacer que conduzca.
-Resultado:

-Evidencia:
