PRACTICA 7

SCR

-Material: un scr, multimetro, caimanes
-Procedimiento: 1-el símbolo del scr es:

2-su forma física es:

3-el scr es un rectificador controlado de silicio y es unidireccional
4-primero medimos la polarización directa sin pulso de compuerta el cual sera primero ánodo y cátodo y dará infinita, después ánodo y compuerta, la cual dará infinita y por ultimo sera compuerta con cátodo el cual dará resistencia baja.Con pulso de compuerta: primero con ánodo y cátodo dará baja, después ánodo y compuerta dará infinita y compuerta con cátodo dará baja.

5- Medimos la polarización inversa sin pulso de compuerta lo cual nos dará infinita con ánodo y cátodo  ánodo y compuerta, compuerta y cátodo. Con pulso de compuerta medimos la polarización inversa la cual también nos dará infinita en las tres.

-Resultado

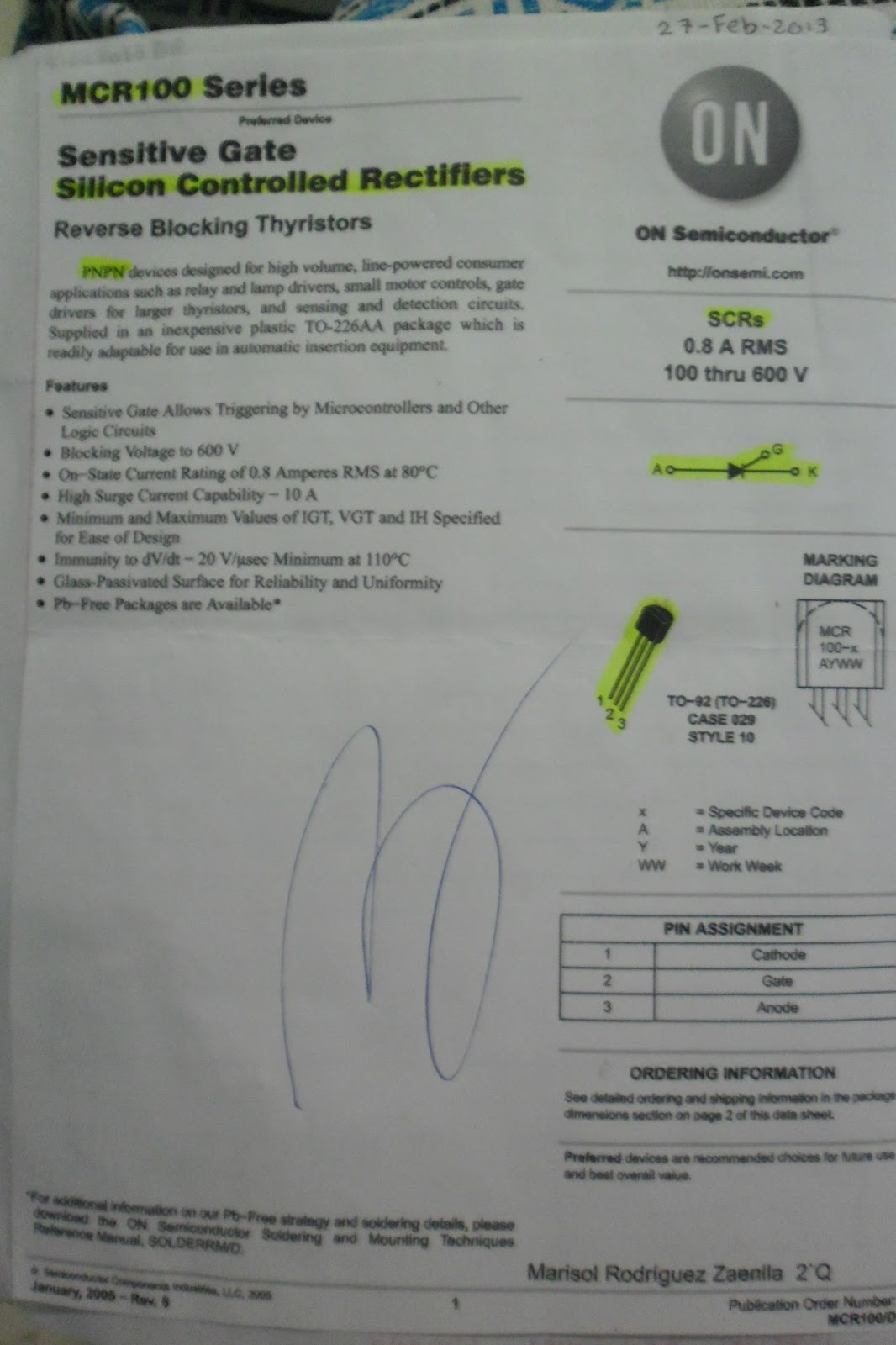

-Evidencia

PRACTICA 6

TRANSISTOR (BJT)

-Material/ un transistor bjt, un multimetro digital y dos caimanes
-Procedimiento: 1- el símbolo si es NPN es

y si es PNP es

2- el cuerpo del mismo es:

3- es un transistor bipolar

4- medimos la polarización directa del emisor y la bases la cual nos da una resistencia baja

5- luego medimos la polarización inversa del E.B la cual nos da resistencia infinita

6- medimos la polarización directa de la base y el conector la cual nos da resistencia baja

7- también medimos la polarización inversa de la base y el conector la cual nos dará resistencia infinita

8- por último medimos la polarización directa y la inversa del emisor y el conector la cual nos dará infinita en ambos casos

-Resultado

-Evidencia

PRACTICA 5

DIODO LED

-Material/ un led, multimetro digital, dos caimanes
- Procedimiento: 1- el símbolo del led es











2- el cuerpo del mismo es:

















3- es un diodo emisor de luz
4- medimos la polarización directa conectando el positivo del led con el positivo de la fuente y el negativo del led con el negativo de la fuente.

5-después medimos la polarización inversa conectando el positivo del led con el negativo de la fuente y  el negativo del led con el positivo de la fuente.

-Resultado

-Evidencia

PRACTICA 4

DIODO ZENER (REGULADOR)

-componentes/material/equipo/ un diodo zener, dos caimanes y un multimetro digital
-procedimiento: 1- es simbolo del diodo zener es :
2- el cuerpo del mismo es:

3- el diodo es unidireccional

4-con el multimetro medimos la polaridad directa conectando el positivo del diodo con el positivo de la fuente y el negativo del diodo con el negativo de la fuente.

5- después medimos la polaridad inversa conectando el positivo del diodo con el negativo de la fuente y el negativo del diodo con el positivo de la fuente.

-resultado

-evidencia

PRACTICA  2

DIODO RECTIFICADOR

-componentes/material/equipo/ un diodo rectificador, dos caimanes, un multimetro digital

-procedimiento: 1-el símbolo del diodo es:

2-el cuerpo del mismo es:

3-el diodo es un componente unidireccional

4-con el multimetro medimos la polaridad directa conectando el positivo del diodo con el positivo de la fuente y el negativo del diodo con negativo de la fuente

5- después medimos la polaridad inversa conectando el lado positivo del diodo con el negativo de la fuente y el negativo del diodo con el positivo de la fuente.

-resultados

-evidencia

PRACTICA 1

CONOCIENDO EL MULTIMETRO

-componentes/material/equipo/ multimetro digital
-procedimiento: dibujar el multimetro y reconocer cada una de sus partes que son el ohmetro, amperimetro, la corriente alterna y la corriente directa


-Evidencia
